KOYO/JTEKT

32230JR

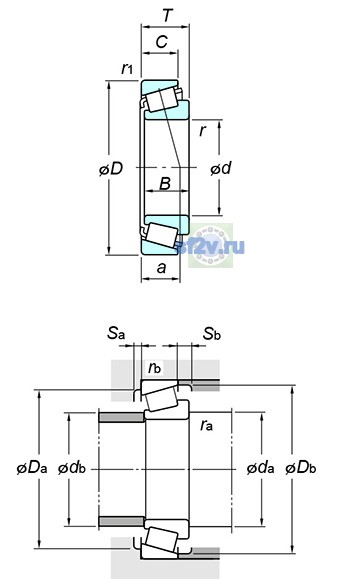

d Внутренний диаметр 150 мм

D Наружный диаметр 270 мм

B Высота / ширина 73 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 150 mm
Наружный диаметр подшипника D: 270 mm
Общая ширина T: 77 mm
Ширина B: 73 mm
Максимальный диаметр упорного бурта корпуса Da max: 256 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 226 mm
168 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер db(max.) по чертежу KOYO/JTEKT: 170 mm
Размер db(min.) по чертежу KOYO/JTEKT: 254 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1800 min-1
Предельная частота, пластичная смазка: 1300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 881 kN
Базовая статическая радиальная грузоподъёмность C0r: 1070 kN
Нагрузка центр spread : a: 65.2 mm
Осевой нагрузка коэффициентs : y0: 0.76
Осевой нагрузка коэффициентs : y1: 1.38
Предел усталостной нагрузки Cu / Pu: 122 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.44
Масса: 18.2 kg
Обозначение товара / номер изделия производителя: 32230JR
Параметр C по чертежу производителя: 60 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 8 mm
Параметр Sb(min.) по чертежу производителя: 17 mm
