KOYO/JTEKT

33030JR

d Внутренний диаметр 150 мм

D Наружный диаметр 225 мм

B Высота / ширина 59 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 150 mm
Наружный диаметр подшипника D: 225 mm
Общая ширина T: 59 mm
Ширина B: 59 mm
Максимальный диаметр упорного бурта корпуса Da max: 213 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 200 mm
164 mm
Минимальный размер фаски / радиус r min: 3 mm

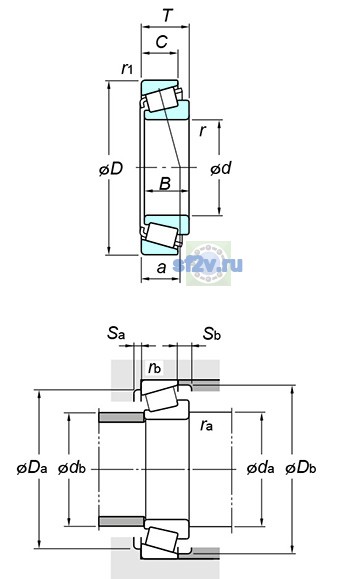

Размер db(max.) по чертежу KOYO/JTEKT: 164 mm
Размер db(min.) по чертежу KOYO/JTEKT: 217 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2000 min-1
Предельная частота, пластичная смазка: 1500 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 575 kN
Базовая статическая радиальная грузоподъёмность C0r: 869 kN
Нагрузка центр spread : a: 47.8 mm
Осевой нагрузка коэффициентs : y0: 0.90
Осевой нагрузка коэффициентs : y1: 1.65
Предел усталостной нагрузки Cu / Pu: 101 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 8.09 kg
Обозначение товара / номер изделия производителя: 33030JR
Параметр C по чертежу производителя: 46 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 8 mm
Параметр Sb(min.) по чертежу производителя: 13 mm
