KOYO/JTEKT

30226JR

d Внутренний диаметр 130 мм

D Наружный диаметр 230 мм

B Высота / ширина 40 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

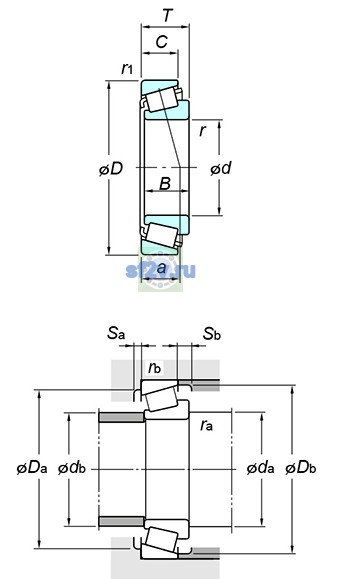

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 130 mm
Наружный диаметр подшипника D: 230 mm
Общая ширина T: 43.75 mm
Ширина B: 40 mm
Максимальный диаметр упорного бурта корпуса Da max: 216 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 203 mm
148 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер db(max.) по чертежу KOYO/JTEKT: 152 mm
Размер db(min.) по чертежу KOYO/JTEKT: 218 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2100 min-1
Предельная частота, пластичная смазка: 1600 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 472 kN
Базовая статическая радиальная грузоподъёмность C0r: 511 kN
Нагрузка центр spread : a: 46.2 mm
Осевой нагрузка коэффициентs : y0: 0.76
Осевой нагрузка коэффициентs : y1: 1.38
Предел усталостной нагрузки Cu / Pu: 65.7 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.44
Масса: 7.24 kg
Обозначение товара / номер изделия производителя: 30226JR
Параметр C по чертежу производителя: 34 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 7 mm
Параметр Sb(min.) по чертежу производителя: 9.5 mm
