KOYO/JTEKT

T4CB130

Name: T4CB130
Brand: KOYO/JTEKT

d Внутренний диаметр 130 мм

D Наружный диаметр 185 мм

B Высота / ширина 27 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

27 свойств

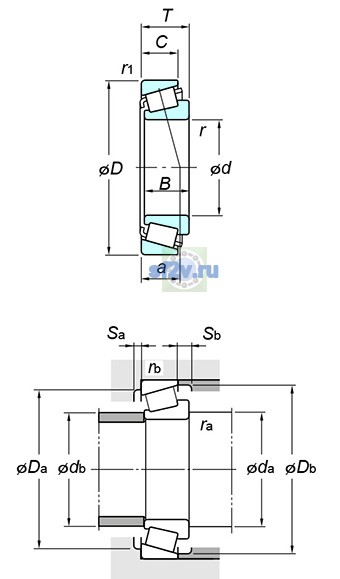

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 130 mm
Наружный диаметр подшипника D: 185 mm
Общая ширина T: 29 mm
Ширина B: 27 mm
Максимальный диаметр упорного бурта корпуса Da max: 171 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 170 mm
144 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 141 mm
Размер db(min.) по чертежу KOYO/JTEKT: 179 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 2500 min-1
Предельная частота, пластичная смазка: 1800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 230 kN
Базовая статическая радиальная грузоподъёмность C0r: 282 kN
Нагрузка центр spread : a: 37.8 mm
Осевой нагрузка коэффициентs : y0: 0.70
Осевой нагрузка коэффициентs : y1: 1.27
Предел усталостной нагрузки Cu / Pu: 39.2 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.47
Масса: 2.22 kg
Обозначение товара / номер изделия производителя: T4CB130
Параметр C по чертежу производителя: 21 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 5 mm
Параметр Sb(min.) по чертежу производителя: 8 mm
