KOYO/JTEKT

32324JR

d Внутренний диаметр 120 мм

D Наружный диаметр 260 мм

B Высота / ширина 86 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

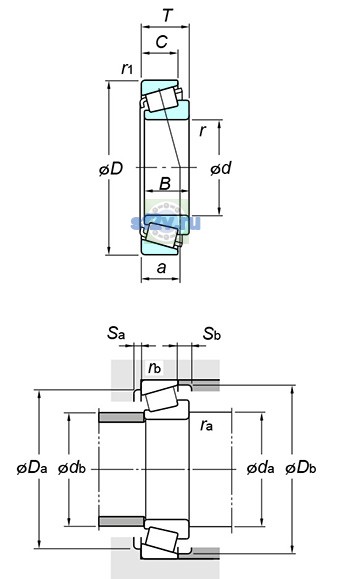

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 260 mm
Общая ширина T: 90.5 mm
Ширина B: 86 mm
Максимальный диаметр упорного бурта корпуса Da max: 246 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 213 mm
138 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер db(max.) по чертежу KOYO/JTEKT: 148 mm
Размер db(min.) по чертежу KOYO/JTEKT: 239 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2000 min-1
Предельная частота, пластичная смазка: 1500 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1000 kN
Базовая статическая радиальная грузоподъёмность C0r: 1110 kN
Нагрузка центр spread : a: 62.7 mm
Осевой нагрузка коэффициентs : y0: 0.96
Осевой нагрузка коэффициентs : y1: 1.74
Предел усталостной нагрузки Cu / Pu: 131 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 22.2 kg
Обозначение товара / номер изделия производителя: 32324JR
Параметр C по чертежу производителя: 69 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 9 mm
Параметр Sb(min.) по чертежу производителя: 21.5 mm
