KOYO/JTEKT

31324JR

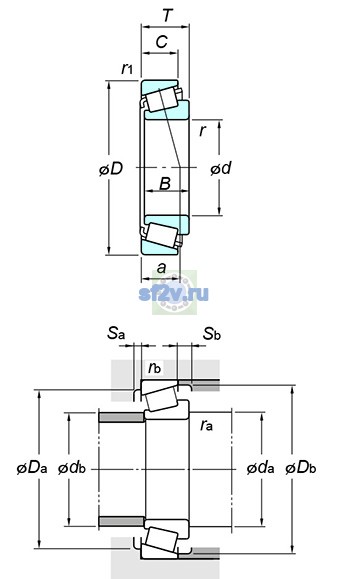

d Внутренний диаметр 120 мм

D Наружный диаметр 260 мм

B Высота / ширина 62 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 260 mm
Общая ширина T: 68 mm
Ширина B: 62 mm
Максимальный диаметр упорного бурта корпуса Da max: 246 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 221 mm
138 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер db(max.) по чертежу KOYO/JTEKT: 145 mm
Размер db(min.) по чертежу KOYO/JTEKT: 244 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1800 min-1
Предельная частота, пластичная смазка: 1300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 657 kN
Базовая статическая радиальная грузоподъёмность C0r: 665 kN
Нагрузка центр spread : a: 81.9 mm
Осевой нагрузка коэффициентs : y0: 0.40
Осевой нагрузка коэффициентs : y1: 0.73
Предел усталостной нагрузки Cu / Pu: 77.8 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.83
Масса: 15.4 kg
Обозначение товара / номер изделия производителя: 31324JR
Параметр C по чертежу производителя: 42 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 21 mm
