KOYO/JTEKT

30224JR

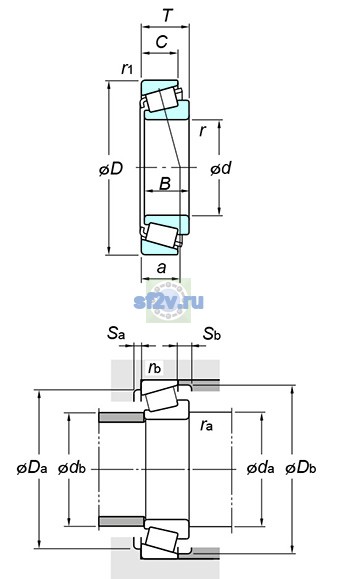

d Внутренний диаметр 120 мм

D Наружный диаметр 215 мм

B Высота / ширина 40 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 215 mm
Общая ширина T: 43.5 mm
Ширина B: 40 mm
Максимальный диаметр упорного бурта корпуса Da max: 203 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 187 mm
134 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 140 mm
Размер db(min.) по чертежу KOYO/JTEKT: 203 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2300 min-1
Предельная частота, пластичная смазка: 1700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 435 kN
Базовая статическая радиальная грузоподъёмность C0r: 473 kN
Нагрузка центр spread : a: 44.2 mm
Осевой нагрузка коэффициентs : y0: 0.76
Осевой нагрузка коэффициентs : y1: 1.38
Предел усталостной нагрузки Cu / Pu: 61.7 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.44
Масса: 6.36 kg
Обозначение товара / номер изделия производителя: 30224JR
Параметр C по чертежу производителя: 34 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 9.5 mm
