KOYO/JTEKT

33124JR

d Внутренний диаметр 120 мм

D Наружный диаметр 200 мм

B Высота / ширина 62 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

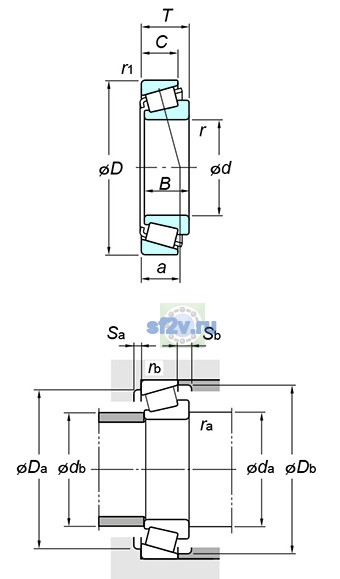

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 200 mm
Общая ширина T: 62 mm
Ширина B: 62 mm
Максимальный диаметр упорного бурта корпуса Da max: 190 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 172 mm
132 mm
Минимальный размер фаски / радиус r min: 2.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 133 mm
Размер db(min.) по чертежу KOYO/JTEKT: 192 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2400 min-1
Предельная частота, пластичная смазка: 1800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 581 kN
Базовая статическая радиальная грузоподъёмность C0r: 785 kN
Нагрузка центр spread : a: 47.8 mm
Осевой нагрузка коэффициентs : y0: 0.83
Осевой нагрузка коэффициентs : y1: 1.51
Предел усталостной нагрузки Cu / Pu: 96.1 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.40
Масса: 7.73 kg
Обозначение товара / номер изделия производителя: 33124JR
Параметр C по чертежу производителя: 48 mm
Параметр r1(min.) по чертежу производителя: 2 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 9 mm
Параметр Sb(min.) по чертежу производителя: 14 mm
