KOYO/JTEKT

32024JR

d Внутренний диаметр 120 мм

D Наружный диаметр 180 мм

B Высота / ширина 38 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

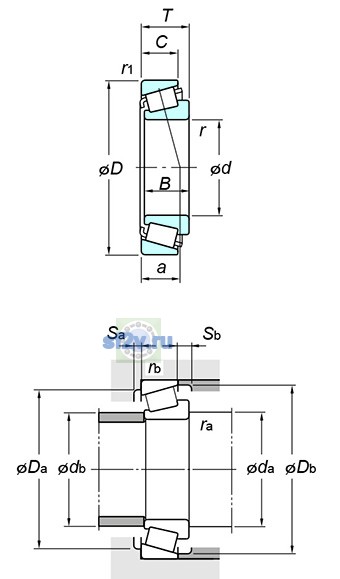

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 180 mm
Общая ширина T: 38 mm
Ширина B: 38 mm
Максимальный диаметр упорного бурта корпуса Da max: 170 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 161 mm
132 mm
Минимальный размер фаски / радиус r min: 2.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 131 mm
Размер db(min.) по чертежу KOYO/JTEKT: 173 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2600 min-1
Предельная частота, пластичная смазка: 2000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 325 kN
Базовая статическая радиальная грузоподъёмность C0r: 427 kN
Нагрузка центр spread : a: 38.8 mm
Осевой нагрузка коэффициентs : y0: 0.72
Осевой нагрузка коэффициентs : y1: 1.31
Предел усталостной нагрузки Cu / Pu: 60.0 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.46
Масса: 3.34 kg
Обозначение товара / номер изделия производителя: 32024JR
Параметр C по чертежу производителя: 29 mm
Параметр r1(min.) по чертежу производителя: 2 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 7 mm
Параметр Sb(min.) по чертежу производителя: 9 mm
