KOYO/JTEKT

T4CB120

d Внутренний диаметр 120 мм

D Наружный диаметр 170 мм

B Высота / ширина 25 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

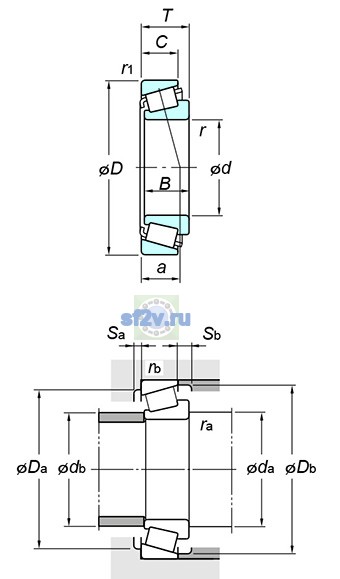

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 170 mm
Общая ширина T: 27 mm
Ширина B: 25 mm
Максимальный диаметр упорного бурта корпуса Da max: 156 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 155 mm
134 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 130 mm
Размер db(min.) по чертежу KOYO/JTEKT: 164 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2700 min-1
Предельная частота, пластичная смазка: 2000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 206 kN
Базовая статическая радиальная грузоподъёмность C0r: 262 kN
Нагрузка центр spread : a: 34.6 mm
Осевой нагрузка коэффициентs : y0: 0.70
Осевой нагрузка коэффициентs : y1: 1.27
Предел усталостной нагрузки Cu / Pu: 37.0 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.47
Масса: 1.76 kg
Обозначение товара / номер изделия производителя: T4CB120
Параметр C по чертежу производителя: 19.5 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 4 mm
Параметр Sb(min.) по чертежу производителя: 7.5 mm
