KOYO/JTEKT

30322D

d Внутренний диаметр 110 мм

D Наружный диаметр 240 мм

B Высота / ширина 50 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 110 mm
Наружный диаметр подшипника D: 240 mm
Общая ширина T: 54.5 mm
Ширина B: 50 mm
Максимальный диаметр упорного бурта корпуса Da max: 226 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 205 mm
128 mm
Минимальный размер фаски / радиус r min: 4 mm

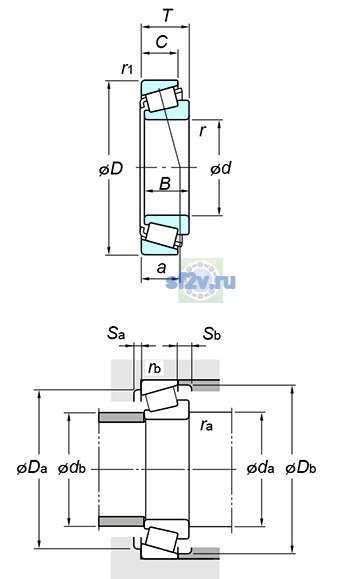

Размер db(max.) по чертежу KOYO/JTEKT: 135 mm
Размер db(min.) по чертежу KOYO/JTEKT: 222 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 1900 min-1
Предельная частота, пластичная смазка: 1400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 456 kN
Базовая статическая радиальная грузоподъёмность C0r: 429 kN
Нагрузка центр spread : a: 71.5 mm
Осевой нагрузка коэффициентs : y0: 0.41
Осевой нагрузка коэффициентs : y1: 0.74
Предел усталостной нагрузки Cu / Pu: 53.5 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.81
Масса: 10.2 kg
Обозначение товара / номер изделия производителя: 30322D
Параметр C по чертежу производителя: 36 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 18 mm
