KOYO/JTEKT

30222JR

d Внутренний диаметр 110 мм

D Наружный диаметр 200 мм

B Высота / ширина 38 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

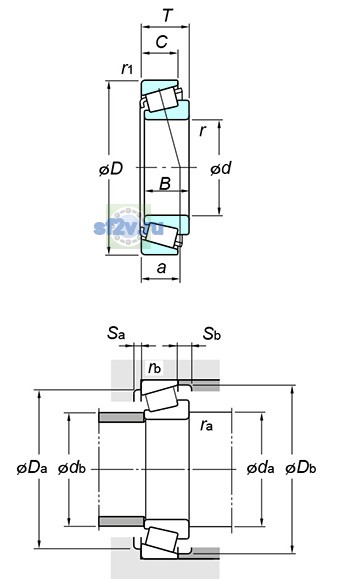

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 110 mm
Наружный диаметр подшипника D: 200 mm
Общая ширина T: 41 mm
Ширина B: 38 mm
Максимальный диаметр упорного бурта корпуса Da max: 188 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 174 mm
124 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 129 mm
Размер db(min.) по чертежу KOYO/JTEKT: 188 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2500 min-1
Предельная частота, пластичная смазка: 1900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 405 kN
Базовая статическая радиальная грузоподъёмность C0r: 434 kN
Нагрузка центр spread : a: 40.8 mm
Осевой нагрузка коэффициентs : y0: 0.79
Осевой нагрузка коэффициентs : y1: 1.43
Предел усталостной нагрузки Cu / Pu: 58.1 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
Масса: 5.33 kg
Обозначение товара / номер изделия производителя: 30222JR
Параметр C по чертежу производителя: 32 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 9 mm
