KOYO/JTEKT

32321

d Внутренний диаметр 105 мм

D Наружный диаметр 225 мм

B Высота / ширина 77 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

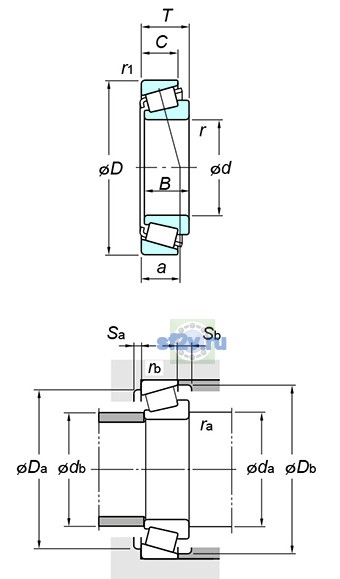

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 105 mm
Наружный диаметр подшипника D: 225 mm
Общая ширина T: 81.5 mm
Ширина B: 77 mm
Максимальный диаметр упорного бурта корпуса Da max: 211 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 185 mm
123 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер db(max.) по чертежу KOYO/JTEKT: 128 mm
Размер db(min.) по чертежу KOYO/JTEKT: 209 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2300 min-1
Предельная частота, пластичная смазка: 1800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 679 kN
Базовая статическая радиальная грузоподъёмность C0r: 707 kN
Нагрузка центр spread : a: 55.7 mm
Осевой нагрузка коэффициентs : y0: 0.95
Осевой нагрузка коэффициентs : y1: 1.73
Предел усталостной нагрузки Cu / Pu: 86.7 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 13.9 kg
Обозначение товара / номер изделия производителя: 32321
Параметр C по чертежу производителя: 63 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 8 mm
Параметр Sb(min.) по чертежу производителя: 18.5 mm
