KOYO/JTEKT

33221JR

d Внутренний диаметр 105 мм

D Наружный диаметр 190 мм

B Высота / ширина 68 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

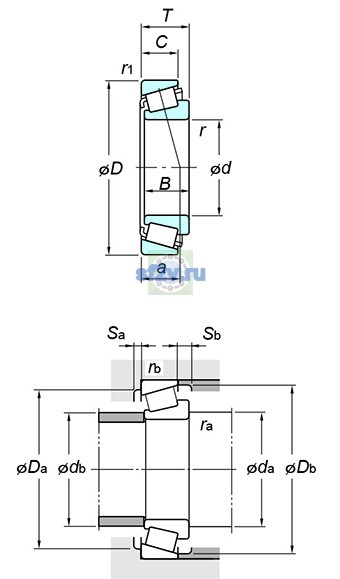

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 105 mm
Наружный диаметр подшипника D: 190 mm
Общая ширина T: 68 mm
Ширина B: 68 mm
Максимальный диаметр упорного бурта корпуса Da max: 178 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 159 mm
119 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 117 mm
Размер db(min.) по чертежу KOYO/JTEKT: 182 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2600 min-1
Предельная частота, пластичная смазка: 2000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 622 kN
Базовая статическая радиальная грузоподъёмность C0r: 790 kN
Нагрузка центр spread : a: 48.8 mm
Осевой нагрузка коэффициентs : y0: 0.82
Осевой нагрузка коэффициентs : y1: 1.49
Предел усталостной нагрузки Cu / Pu: 97.4 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.40
Масса: 8.43 kg
Обозначение товара / номер изделия производителя: 33221JR
Параметр C по чертежу производителя: 52 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 10 mm
Параметр Sb(min.) по чертежу производителя: 16 mm
