KOYO/JTEKT

30321D

d Внутренний диаметр 105 мм

D Наружный диаметр 225 мм

B Высота / ширина 49 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 105 mm
Наружный диаметр подшипника D: 225 mm
Общая ширина T: 53.5 mm
Ширина B: 49 mm
Максимальный диаметр упорного бурта корпуса Da max: 211 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 193 mm
123 mm
Минимальный размер фаски / радиус r min: 4 mm

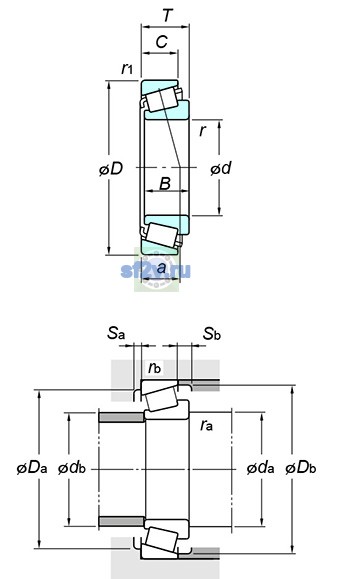

Размер db(max.) по чертежу KOYO/JTEKT: 127 mm
Размер db(min.) по чертежу KOYO/JTEKT: 209 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2000 min-1
Предельная частота, пластичная смазка: 1400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 423 kN
Базовая статическая радиальная грузоподъёмность C0r: 396 kN
Нагрузка центр spread : a: 69.1 mm
Осевой нагрузка коэффициентs : y0: 0.41
Осевой нагрузка коэффициентs : y1: 0.74
Предел усталостной нагрузки Cu / Pu: 50.1 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.81
Масса: 8.76 kg
Обозначение товара / номер изделия производителя: 30321D
Параметр C по чертежу производителя: 36 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 17 mm
