KOYO/JTEKT

33121JR

d Внутренний диаметр 105 мм

D Наружный диаметр 175 мм

B Высота / ширина 56 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

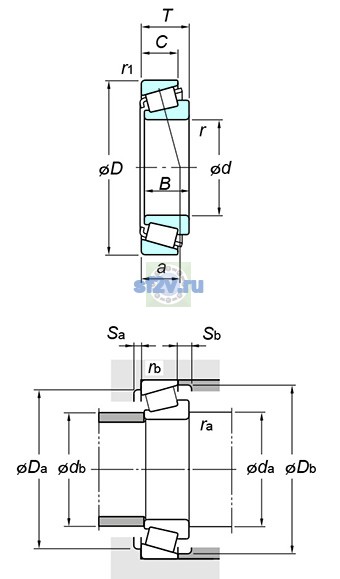

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 105 mm
Наружный диаметр подшипника D: 175 mm
Общая ширина T: 56 mm
Ширина B: 56 mm
Максимальный диаметр упорного бурта корпуса Da max: 165 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 150 mm
117 mm
Минимальный размер фаски / радиус r min: 2.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 116 mm
Размер db(min.) по чертежу KOYO/JTEKT: 169 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2800 min-1
Предельная частота, пластичная смазка: 2100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 453 kN
Базовая статическая радиальная грузоподъёмность C0r: 607 kN
Нагрузка центр spread : a: 43.2 mm
Осевой нагрузка коэффициентs : y0: 0.82
Осевой нагрузка коэффициентs : y1: 1.48
Предел усталостной нагрузки Cu / Pu: 76.0 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.40
Масса: 5.33 kg
Обозначение товара / номер изделия производителя: 33121JR
Параметр C по чертежу производителя: 44 mm
Параметр r1(min.) по чертежу производителя: 2 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 9 mm
Параметр Sb(min.) по чертежу производителя: 12 mm
