KOYO/JTEKT

30320

d Внутренний диаметр 100 мм

D Наружный диаметр 215 мм

B Высота / ширина 47 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

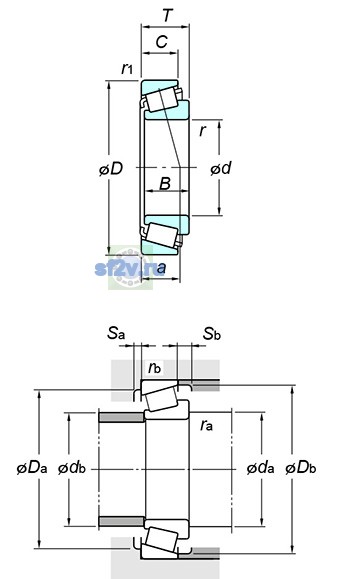

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 215 mm
Общая ширина T: 51.5 mm
Ширина B: 47 mm
Максимальный диаметр упорного бурта корпуса Da max: 201 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 184 mm
118 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер db(max.) по чертежу KOYO/JTEKT: 127 mm
Размер db(min.) по чертежу KOYO/JTEKT: 200 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2400 min-1
Предельная частота, пластичная смазка: 1800 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 430 kN
Базовая статическая радиальная грузоподъёмность C0r: 400 kN
Нагрузка центр spread : a: 41.4 mm
Осевой нагрузка коэффициентs : y0: 0.95
Осевой нагрузка коэффициентs : y1: 1.73
Предел усталостной нагрузки Cu / Pu: 52.5 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 7.76 kg
Обозначение товара / номер изделия производителя: 30320
Параметр C по чертежу производителя: 39 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 12.5 mm
