KOYO/JTEKT

32220JR

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 46 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 180 mm
Общая ширина T: 49 mm
Ширина B: 46 mm
Максимальный диаметр упорного бурта корпуса Da max: 168 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 154 mm
114 mm
Минимальный размер фаски / радиус r min: 3 mm

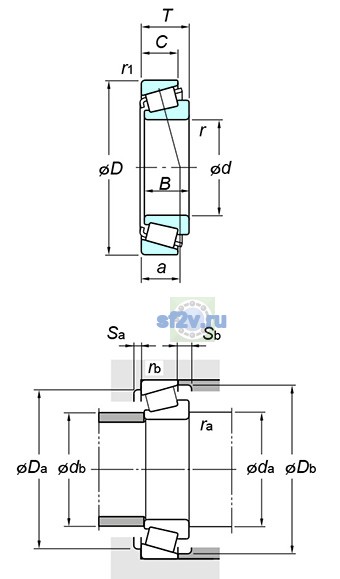

Размер db(max.) по чертежу KOYO/JTEKT: 114 mm
Размер db(min.) по чертежу KOYO/JTEKT: 171 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2800 min-1
Предельная частота, пластичная смазка: 2100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 435 kN
Базовая статическая радиальная грузоподъёмность C0r: 495 kN
Нагрузка центр spread : a: 42.1 mm
Осевой нагрузка коэффициентs : y0: 0.79
Осевой нагрузка коэффициентs : y1: 1.43
Предел усталостной нагрузки Cu / Pu: 63.9 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
Масса: 5.21 kg
Обозначение товара / номер изделия производителя: 32220JR
Параметр C по чертежу производителя: 39 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 5 mm
Параметр Sb(min.) по чертежу производителя: 10 mm
