KOYO/JTEKT

32020JR

d Внутренний диаметр 100 мм

D Наружный диаметр 150 мм

B Высота / ширина 32 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

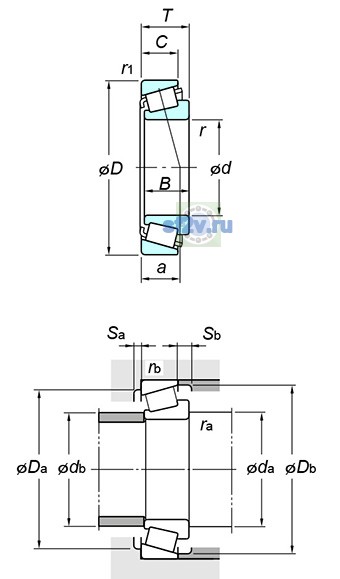

Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр подшипника D: 150 mm
Общая ширина T: 32 mm
Ширина B: 32 mm
Максимальный диаметр упорного бурта корпуса Da max: 141 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 134 mm
110 mm
Минимальный размер фаски / радиус r min: 2 mm
Размер db(max.) по чертежу KOYO/JTEKT: 109 mm
Размер db(min.) по чертежу KOYO/JTEKT: 144 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3200 min-1
Предельная частота, пластичная смазка: 2400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 233 kN
Базовая статическая радиальная грузоподъёмность C0r: 298 kN
Нагрузка центр spread : a: 32.6 mm
Осевой нагрузка коэффициентs : y0: 0.72
Осевой нагрузка коэффициентs : y1: 1.31
Предел усталостной нагрузки Cu / Pu: 43.8 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.46
Масса: 1.95 kg
Обозначение товара / номер изделия производителя: 32020JR
Параметр C по чертежу производителя: 24 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 8 mm
