KOYO/JTEKT

32219JR

d Внутренний диаметр 95 мм

D Наружный диаметр 170 мм

B Высота / ширина 43 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

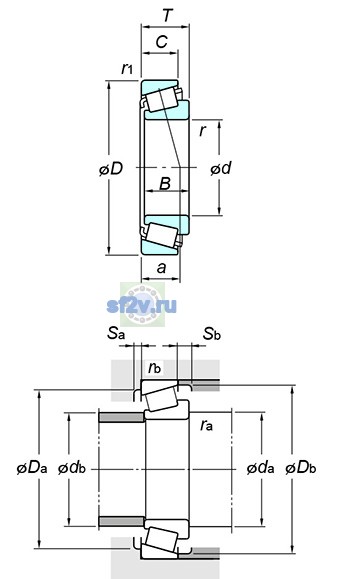

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 95 mm
Наружный диаметр подшипника D: 170 mm
Общая ширина T: 45.5 mm
Ширина B: 43 mm
Максимальный диаметр упорного бурта корпуса Da max: 158 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 145 mm
109 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 108 mm
Размер db(min.) по чертежу KOYO/JTEKT: 161 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3000 min-1
Предельная частота, пластичная смазка: 2200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 389 kN
Базовая статическая радиальная грузоподъёмность C0r: 439 kN
Нагрузка центр spread : a: 38.9 mm
Осевой нагрузка коэффициентs : y0: 0.79
Осевой нагрузка коэффициентs : y1: 1.43
Предел усталостной нагрузки Cu / Pu: 64.1 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
Масса: 4.34 kg
Обозначение товара / номер изделия производителя: 32219JR
Параметр C по чертежу производителя: 37 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 5 mm
Параметр Sb(min.) по чертежу производителя: 8.5 mm
