KOYO/JTEKT

33119JR

d Внутренний диаметр 95 мм

D Наружный диаметр 160 мм

B Высота / ширина 49 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

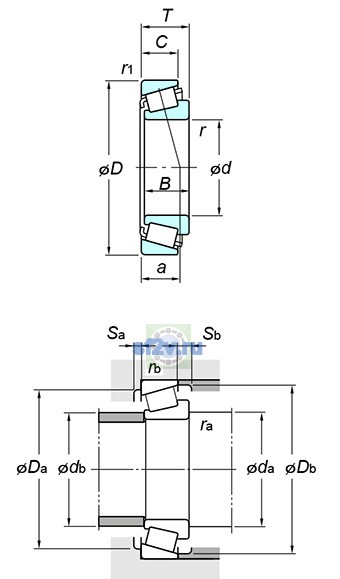

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 95 mm
Наружный диаметр подшипника D: 160 mm
Общая ширина T: 49 mm
Ширина B: 49 mm
Максимальный диаметр упорного бурта корпуса Da max: 150 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 138 mm
107 mm
Минимальный размер фаски / радиус r min: 2.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 106 mm
Размер db(min.) по чертежу KOYO/JTEKT: 154 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3100 min-1
Предельная частота, пластичная смазка: 2300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 381 kN
Базовая статическая радиальная грузоподъёмность C0r: 473 kN
Нагрузка центр spread : a: 37.3 mm
Осевой нагрузка коэффициентs : y0: 0.85
Осевой нагрузка коэффициентs : y1: 1.54
Предел усталостной нагрузки Cu / Pu: 62.5 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.39
Масса: 3.89 kg
Обозначение товара / номер изделия производителя: 33119JR
Параметр C по чертежу производителя: 38 mm
Параметр r1(min.) по чертежу производителя: 2 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 8 mm
Параметр Sb(min.) по чертежу производителя: 11 mm
