KOYO/JTEKT

33218JR

d Внутренний диаметр 90 мм

D Наружный диаметр 160 мм

B Высота / ширина 55 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

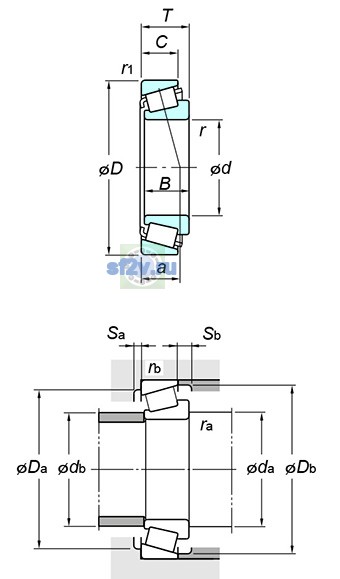

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 90 mm
Наружный диаметр подшипника D: 160 mm
Общая ширина T: 55 mm
Ширина B: 55 mm
Максимальный диаметр упорного бурта корпуса Da max: 150 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 135 mm
102 mm
Минимальный размер фаски / радиус r min: 2.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 101 mm
Размер db(min.) по чертежу KOYO/JTEKT: 154 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3200 min-1
Предельная частота, пластичная смазка: 2400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 430 kN
Базовая статическая радиальная грузоподъёмность C0r: 527 kN
Нагрузка центр spread : a: 40.8 mm
Осевой нагрузка коэффициентs : y0: 0.78
Осевой нагрузка коэффициентs : y1: 1.43
Предел усталостной нагрузки Cu / Pu: 68.3 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
Масса: 4.76 kg
Обозначение товара / номер изделия производителя: 33218JR
Параметр C по чертежу производителя: 42 mm
Параметр r1(min.) по чертежу производителя: 2 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 9 mm
Параметр Sb(min.) по чертежу производителя: 13 mm
