KOYO/JTEKT

T2ED090

d Внутренний диаметр 90 мм

D Наружный диаметр 155 мм

B Высота / ширина 46 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

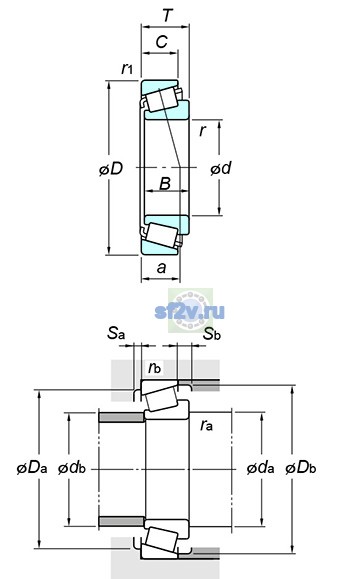

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 90 mm
Наружный диаметр подшипника D: 155 mm
Общая ширина T: 46 mm
Ширина B: 46 mm
Максимальный диаметр упорного бурта корпуса Da max: 141 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 135 mm
104 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 102 mm
Размер db(min.) по чертежу KOYO/JTEKT: 147 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3200 min-1
Предельная частота, пластичная смазка: 2400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 342 kN
Базовая статическая радиальная грузоподъёмность C0r: 405 kN
Нагрузка центр spread : a: 33.5 mm
Осевой нагрузка коэффициентs : y0: 1.01
Осевой нагрузка коэффициентs : y1: 1.84
Предел усталостной нагрузки Cu / Pu: 54.1 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.33
Масса: 3.47 kg
Обозначение товара / номер изделия производителя: T2ED090
Параметр C по чертежу производителя: 38 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 7 mm
Параметр Sb(min.) по чертежу производителя: 8 mm
