KOYO/JTEKT

30317D

d Внутренний диаметр 85 мм

D Наружный диаметр 180 мм

B Высота / ширина 41 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

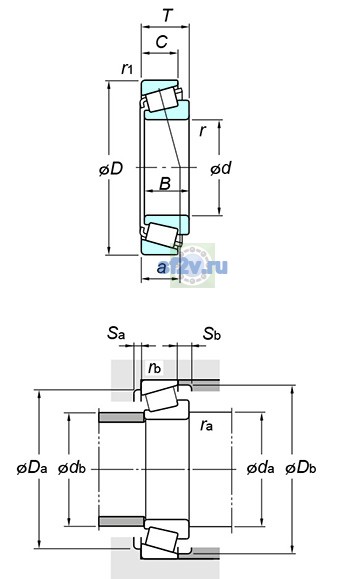

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 85 mm
Наружный диаметр подшипника D: 180 mm
Общая ширина T: 44.5 mm
Ширина B: 41 mm
Максимальный диаметр упорного бурта корпуса Da max: 166 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 143 mm
103 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер db(max.) по чертежу KOYO/JTEKT: 103 mm
Размер db(min.) по чертежу KOYO/JTEKT: 169 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2600 min-1
Предельная частота, пластичная смазка: 1900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 288 kN
Базовая статическая радиальная грузоподъёмность C0r: 265 kN
Нагрузка центр spread : a: 56.0 mm
Осевой нагрузка коэффициентs : y0: 0.41
Осевой нагрузка коэффициентs : y1: 0.74
Предел усталостной нагрузки Cu / Pu: 36.0 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.81
Масса: 4.54 kg
Обозначение товара / номер изделия производителя: 30317D
Параметр C по чертежу производителя: 28 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 16.5 mm
