KOYO/JTEKT

30316R

d Внутренний диаметр 80 мм

D Наружный диаметр 170 мм

B Высота / ширина 39 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

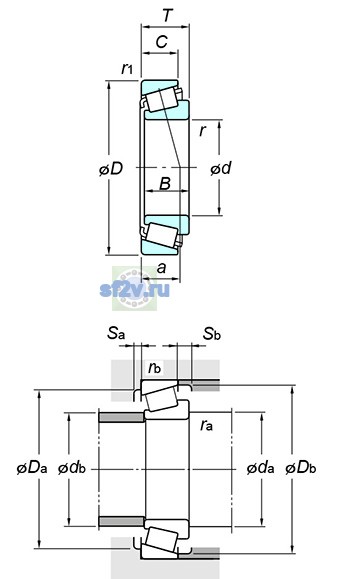

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 80 mm
Наружный диаметр подшипника D: 170 mm
Общая ширина T: 42.5 mm
Ширина B: 39 mm
Максимальный диаметр упорного бурта корпуса Da max: 158 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 148 mm
94 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 102 mm
Размер db(min.) по чертежу KOYO/JTEKT: 159 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3100 min-1
Предельная частота, пластичная смазка: 2300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 345 kN
Базовая статическая радиальная грузоподъёмность C0r: 330 kN
Нагрузка центр spread : a: 33.9 mm
Осевой нагрузка коэффициентs : y0: 0.95
Осевой нагрузка коэффициентs : y1: 1.73
Предел усталостной нагрузки Cu / Pu: 47.1 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 4.26 kg
Обозначение товара / номер изделия производителя: 30316R
Параметр C по чертежу производителя: 33 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 4 mm
Параметр Sb(min.) по чертежу производителя: 9.5 mm
