KOYO/JTEKT

30316DJR

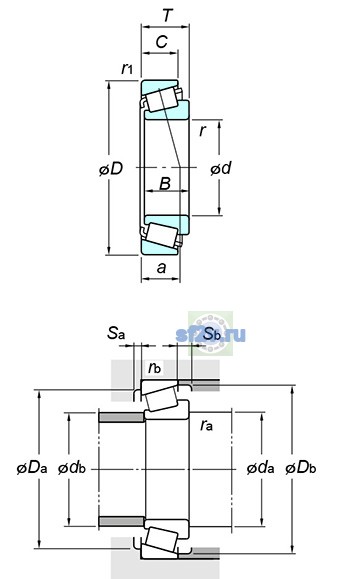

d Внутренний диаметр 80 мм

D Наружный диаметр 170 мм

B Высота / ширина 39 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 80 mm
Наружный диаметр подшипника D: 170 mm
Общая ширина T: 42.5 mm
Ширина B: 39 mm
Максимальный диаметр упорного бурта корпуса Da max: 158 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 134 mm
94 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 97 mm
Размер db(min.) по чертежу KOYO/JTEKT: 159 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2800 min-1
Предельная частота, пластичная смазка: 2000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 294 kN
Базовая статическая радиальная грузоподъёмность C0r: 282 kN
Нагрузка центр spread : a: 53.5 mm
Осевой нагрузка коэффициентs : y0: 0.40
Осевой нагрузка коэффициентs : y1: 0.73
Предел усталостной нагрузки Cu / Pu: 38.7 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.83
Масса: 4.12 kg
Обозначение товара / номер изделия производителя: 30316DJR
Параметр C по чертежу производителя: 27 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 15.5 mm
