KOYO/JTEKT

32916JR

d Внутренний диаметр 80 мм

D Наружный диаметр 110 мм

B Высота / ширина 20 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

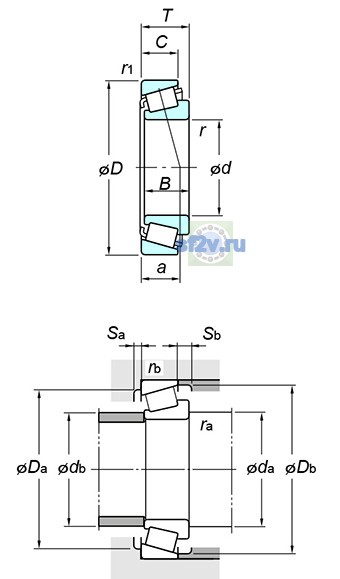

Внутренний диаметр подшипника (диаметр отверстия d): 80 mm
Наружный диаметр подшипника D: 110 mm
Общая ширина T: 20 mm
Ширина B: 20 mm
Максимальный диаметр упорного бурта корпуса Da max: 104.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 101 mm
85.5 mm
Минимальный размер фаски / радиус r min: 1 mm
Размер db(max.) по чертежу KOYO/JTEKT: 86 mm
Размер db(min.) по чертежу KOYO/JTEKT: 106 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4200 min-1
Предельная частота, пластичная смазка: 3100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 95.1 kN
Базовая статическая радиальная грузоподъёмность C0r: 131 kN
Нагрузка центр spread : a: 20.1 mm
Осевой нагрузка коэффициентs : y0: 0.94
Осевой нагрузка коэффициентs : y1: 1.71
Предел усталостной нагрузки Cu / Pu: 19.5 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 0.556 kg
Обозначение товара / номер изделия производителя: 32916JR
Параметр C по чертежу производителя: 16 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 4 mm
Параметр Sb(min.) по чертежу производителя: 4 mm
