KOYO/JTEKT

30315DR

d Внутренний диаметр 75 мм

D Наружный диаметр 160 мм

B Высота / ширина 37 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

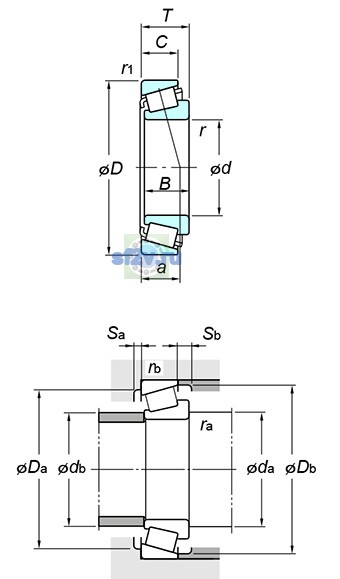

Внутренний диаметр подшипника (диаметр отверстия d): 75 mm
Наружный диаметр подшипника D: 160 mm
Общая ширина T: 40 mm
Ширина B: 37 mm
Максимальный диаметр упорного бурта корпуса Da max: 148 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 127 mm
89 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 91 mm
Размер db(min.) по чертежу KOYO/JTEKT: 151 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 2900 min-1
Предельная частота, пластичная смазка: 2100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 277 kN
Базовая статическая радиальная грузоподъёмность C0r: 266 kN
Нагрузка центр spread : a: 48.8 mm
Осевой нагрузка коэффициентs : y0: 0.41
Осевой нагрузка коэффициентs : y1: 0.74
Предел усталостной нагрузки Cu / Pu: 36.9 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.81
Масса: 3.48 kg
Обозначение товара / номер изделия производителя: 30315DR
Параметр C по чертежу производителя: 26 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 14 mm
