KOYO/JTEKT

T7FC075

Name: T7FC075
Brand: KOYO/JTEKT

d Внутренний диаметр 75 мм

D Наружный диаметр 150 мм

B Высота / ширина 38 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

27 свойств

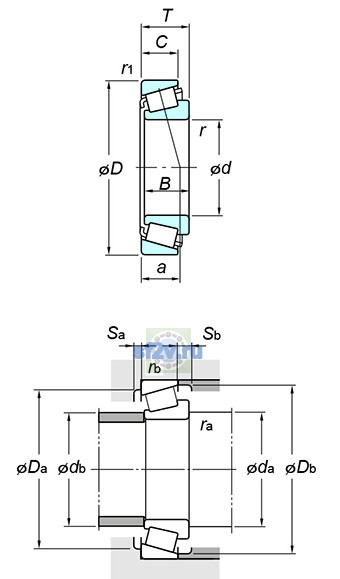

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 75 mm
Наружный диаметр подшипника D: 150 mm
Общая ширина T: 42 mm
Ширина B: 38 mm
Максимальный диаметр упорного бурта корпуса Da max: 136 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 114 mm
89 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 89 mm
Размер db(min.) по чертежу KOYO/JTEKT: 143 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 3100 min-1
Предельная частота, пластичная смазка: 2200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 240 kN
Базовая статическая радиальная грузоподъёмность C0r: 270 kN
Нагрузка центр spread : a: 50.6 mm
Осевой нагрузка коэффициентs : y0: 0.38
Осевой нагрузка коэффициентs : y1: 0.69
Предел усталостной нагрузки Cu / Pu: 39.0 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.87
Масса: 3.24 kg
Обозначение товара / номер изделия производителя: T7FC075
Параметр C по чертежу производителя: 29 mm
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр Sa(min.) по чертежу производителя: 5 mm
Параметр Sb(min.) по чертежу производителя: 13 mm
