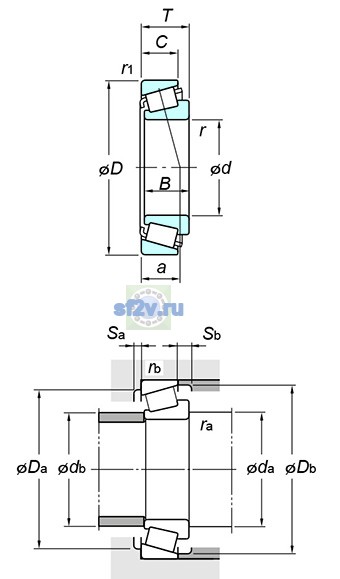

KOYO/JTEKT

33215JR

d Внутренний диаметр 75 мм

D Наружный диаметр 130 мм

B Высота / ширина 41 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 75 mm
Наружный диаметр подшипника D: 130 mm
Общая ширина T: 41 mm
Ширина B: 41 mm
Максимальный диаметр упорного бурта корпуса Da max: 121.5 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 111 mm
85 mm
Минимальный размер фаски / радиус r min: 2 mm
Размер db(max.) по чертежу KOYO/JTEKT: 83 mm
Размер db(min.) по чертежу KOYO/JTEKT: 125 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3900 min-1
Предельная частота, пластичная смазка: 2900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 266 kN
Базовая статическая радиальная грузоподъёмность C0r: 310 kN
Нагрузка центр spread : a: 32.5 mm
Осевой нагрузка коэффициентs : y0: 0.77
Осевой нагрузка коэффициентs : y1: 1.40
Предел усталостной нагрузки Cu / Pu: 47.7 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.43
Масса: 2.26 kg
Обозначение товара / номер изделия производителя: 33215JR
Параметр C по чертежу производителя: 31 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 7 mm
Параметр Sb(min.) по чертежу производителя: 10 mm
