KOYO/JTEKT

30314DJR

d Внутренний диаметр 70 мм

D Наружный диаметр 150 мм

B Высота / ширина 35 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр подшипника D: 150 mm
Общая ширина T: 38 mm
Ширина B: 35 mm
Максимальный диаметр упорного бурта корпуса Da max: 138 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 118 mm
84 mm
Минимальный размер фаски / радиус r min: 3 mm

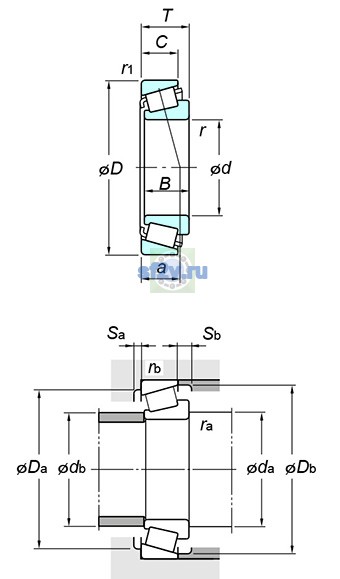

Размер db(max.) по чертежу KOYO/JTEKT: 84 mm
Размер db(min.) по чертежу KOYO/JTEKT: 142 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 3200 min-1
Предельная частота, пластичная смазка: 2300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 246 kN
Базовая статическая радиальная грузоподъёмность C0r: 235 kN
Нагрузка центр spread : a: 47.1 mm
Осевой нагрузка коэффициентs : y0: 0.40
Осевой нагрузка коэффициентs : y1: 0.73
Предел усталостной нагрузки Cu / Pu: 34.9 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.83
Масса: 2.97 kg
Обозначение товара / номер изделия производителя: 30314DJR
Параметр C по чертежу производителя: 25 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 4 mm
Параметр Sb(min.) по чертежу производителя: 13 mm
