KOYO/JTEKT

T2ED070

d Внутренний диаметр 70 мм

D Наружный диаметр 130 мм

B Высота / ширина 42 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

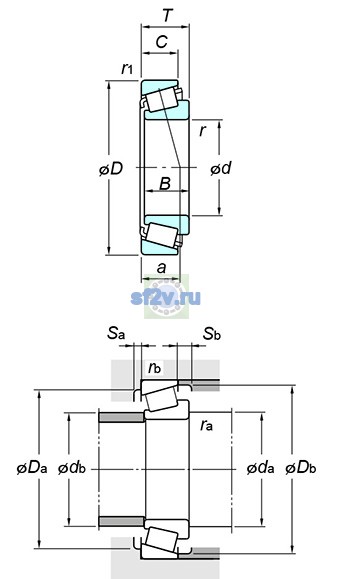

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр подшипника D: 130 mm
Общая ширина T: 43 mm
Ширина B: 42 mm
Максимальный диаметр упорного бурта корпуса Da max: 118 mm
Максимальный допустимый радиус галтели ra: 2.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 111 mm
84 mm
Минимальный размер фаски / радиус r min: 3 mm
Размер db(max.) по чертежу KOYO/JTEKT: 81 mm
Размер db(min.) по чертежу KOYO/JTEKT: 123 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4000 min-1
Предельная частота, пластичная смазка: 3000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 291 kN
Базовая статическая радиальная грузоподъёмность C0r: 319 kN
Нагрузка центр spread : a: 30.2 mm
Осевой нагрузка коэффициентs : y0: 0.99
Осевой нагрузка коэффициентs : y1: 1.80
Предел усталостной нагрузки Cu / Pu: 50.0 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.33
Масса: 2.48 kg
Обозначение товара / номер изделия производителя: T2ED070
Параметр C по чертежу производителя: 35 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 1 mm
Параметр Sb(min.) по чертежу производителя: 1 mm
