KOYO/JTEKT

33114JR

d Внутренний диаметр 70 мм

D Наружный диаметр 120 мм

B Высота / ширина 37 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр подшипника D: 120 mm
Общая ширина T: 37 mm
Ширина B: 37 mm
Максимальный диаметр упорного бурта корпуса Da max: 110 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 104 mm
80 mm
Минимальный размер фаски / радиус r min: 2 mm

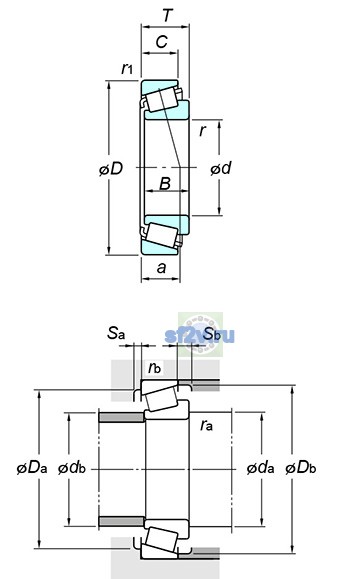

Размер db(max.) по чертежу KOYO/JTEKT: 79 mm
Размер db(min.) по чертежу KOYO/JTEKT: 115 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4200 min-1
Предельная частота, пластичная смазка: 3100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 227 kN
Базовая статическая радиальная грузоподъёмность C0r: 266 kN
Нагрузка центр spread : a: 28.0 mm
Осевой нагрузка коэффициентs : y0: 0.87
Осевой нагрузка коэффициентs : y1: 1.58
Предел усталостной нагрузки Cu / Pu: 41.2 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.38
Масса: 1.71 kg
Обозначение товара / номер изделия производителя: 33114JR
Параметр C по чертежу производителя: 29 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 8 mm
