KOYO/JTEKT

32014JR

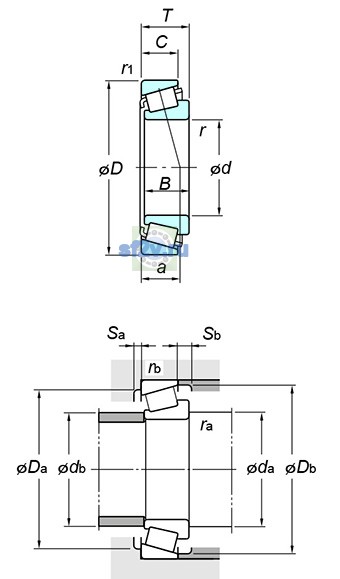

d Внутренний диаметр 70 мм

D Наружный диаметр 110 мм

B Высота / ширина 25 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр подшипника D: 110 mm
Общая ширина T: 25 mm
Ширина B: 25 mm
Максимальный диаметр упорного бурта корпуса Da max: 101.5 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 98 mm
78.5 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 78 mm
Размер db(min.) по чертежу KOYO/JTEKT: 105 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4400 min-1
Предельная частота, пластичная смазка: 3300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 136 kN
Базовая статическая радиальная грузоподъёмность C0r: 163 kN
Нагрузка центр spread : a: 23.6 mm
Осевой нагрузка коэффициентs : y0: 0.76
Осевой нагрузка коэффициентs : y1: 1.38
Предел усталостной нагрузки Cu / Pu: 24.8 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.43
Масса: 0.884 kg
Обозначение товара / номер изделия производителя: 32014JR
Параметр C по чертежу производителя: 19 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 5 mm
Параметр Sb(min.) по чертежу производителя: 6 mm
