KOYO/JTEKT

33014JR

d Внутренний диаметр 70 мм

D Наружный диаметр 110 мм

B Высота / ширина 31 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

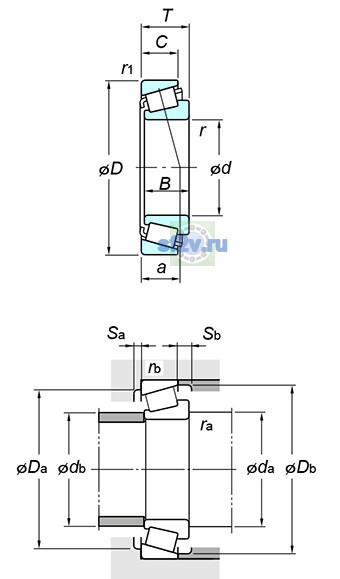

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр подшипника D: 110 mm
Общая ширина T: 31 mm
Ширина B: 31 mm
Максимальный диаметр упорного бурта корпуса Da max: 101.5 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 99 mm
78.5 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 78 mm
Размер db(min.) по чертежу KOYO/JTEKT: 105 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4400 min-1
Предельная частота, пластичная смазка: 3300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 168 kN
Базовая статическая радиальная грузоподъёмность C0r: 208 kN
Нагрузка центр spread : a: 22.1 mm
Осевой нагрузка коэффициентs : y0: 1.16
Осевой нагрузка коэффициентs : y1: 2.11
Предел усталостной нагрузки Cu / Pu: 32.3 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.28
Масса: 1.09 kg
Обозначение товара / номер изделия производителя: 33014JR
Параметр C по чертежу производителя: 25.5 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 5 mm
Параметр Sb(min.) по чертежу производителя: 5.5 mm
