KOYO/JTEKT

32914JR

d Внутренний диаметр 70 мм

D Наружный диаметр 100 мм

B Высота / ширина 20 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

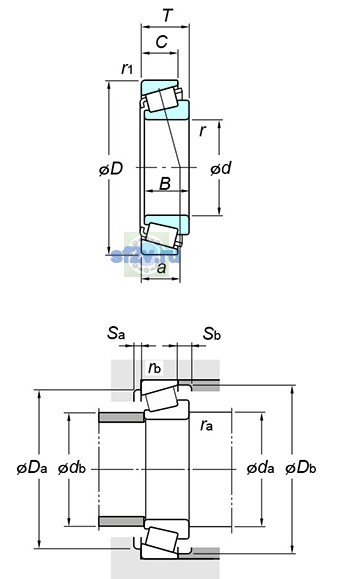

Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр подшипника D: 100 mm
Общая ширина T: 20 mm
Ширина B: 20 mm
Максимальный диаметр упорного бурта корпуса Da max: 94.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 91 mm
75.5 mm
Минимальный размер фаски / радиус r min: 1 mm
Размер db(max.) по чертежу KOYO/JTEKT: 77 mm
Размер db(min.) по чертежу KOYO/JTEKT: 96 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4700 min-1
Предельная частота, пластичная смазка: 3500 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 89.0 kN
Базовая статическая радиальная грузоподъёмность C0r: 115 kN
Нагрузка центр spread : a: 17.8 mm
Осевой нагрузка коэффициентs : y0: 1.05
Осевой нагрузка коэффициентs : y1: 1.90
Предел усталостной нагрузки Cu / Pu: 17.2 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.32
Масса: 0.496 kg
Обозначение товара / номер изделия производителя: 32914JR
Параметр C по чертежу производителя: 16 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 4 mm
Параметр Sb(min.) по чертежу производителя: 4 mm
