KOYO/JTEKT

33013JR

d Внутренний диаметр 65 мм

D Наружный диаметр 100 мм

B Высота / ширина 27 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

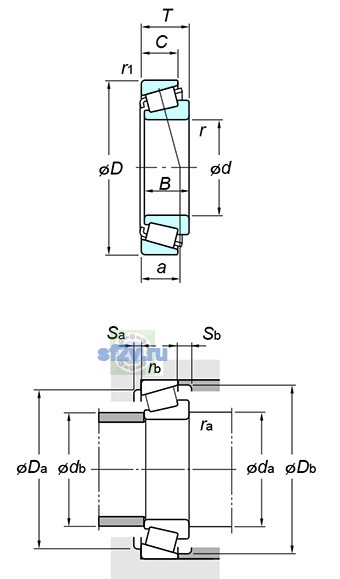

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 65 mm
Наружный диаметр подшипника D: 100 mm
Общая ширина T: 27 mm
Ширина B: 27 mm
Максимальный диаметр упорного бурта корпуса Da max: 91.5 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 89 mm
73.5 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 72 mm
Размер db(min.) по чертежу KOYO/JTEKT: 96 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4800 min-1
Предельная частота, пластичная смазка: 3600 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 129 kN
Базовая статическая радиальная грузоподъёмность C0r: 169 kN
Нагрузка центр spread : a: 21.1 mm
Осевой нагрузка коэффициентs : y0: 0.95
Осевой нагрузка коэффициентs : y1: 1.72
Предел усталостной нагрузки Cu / Pu: 25.5 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 0.762 kg
Обозначение товара / номер изделия производителя: 33013JR
Параметр C по чертежу производителя: 21 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 5 mm
Параметр Sb(min.) по чертежу производителя: 6 mm
