KOYO/JTEKT

T5ED060

d Внутренний диаметр 60 мм

D Наружный диаметр 115 мм

B Высота / ширина 38 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

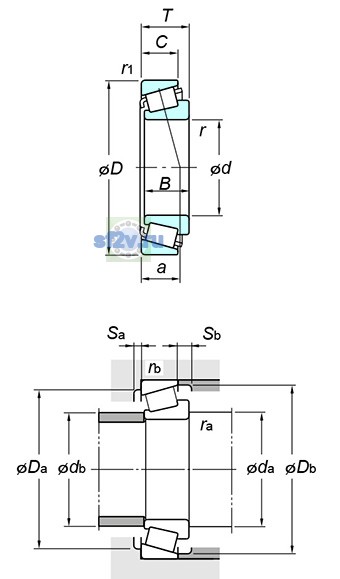

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 60 mm
Наружный диаметр подшипника D: 115 mm
Общая ширина T: 39 mm
Ширина B: 38 mm
Максимальный диаметр упорного бурта корпуса Da max: 103 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 92 mm
78 mm
Минимальный размер фаски / радиус r min: 4 mm
Размер db(max.) по чертежу KOYO/JTEKT: 70 mm
Размер db(min.) по чертежу KOYO/JTEKT: 110 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 4600 min-1
Предельная частота, пластичная смазка: 3400 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 198 kN
Базовая статическая радиальная грузоподъёмность C0r: 227 kN
Нагрузка центр spread : a: 32.4 mm
Осевой нагрузка коэффициентs : y0: 0.62
Осевой нагрузка коэффициентs : y1: 1.13
Предел усталостной нагрузки Cu / Pu: 34.0 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.53
Масса: 1.81 kg
Обозначение товара / номер изделия производителя: T5ED060
Параметр C по чертежу производителя: 31 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 5 mm
Параметр Sb(min.) по чертежу производителя: 8 mm
