KOYO/JTEKT

T2ED050

d Внутренний диаметр 50 мм

D Наружный диаметр 100 мм

B Высота / ширина 35 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 50 mm
Наружный диаметр подшипника D: 100 mm
Общая ширина T: 36 mm
Ширина B: 35 mm
Максимальный диаметр упорного бурта корпуса Da max: 88 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 84 mm
62 mm
Минимальный размер фаски / радиус r min: 2.5 mm

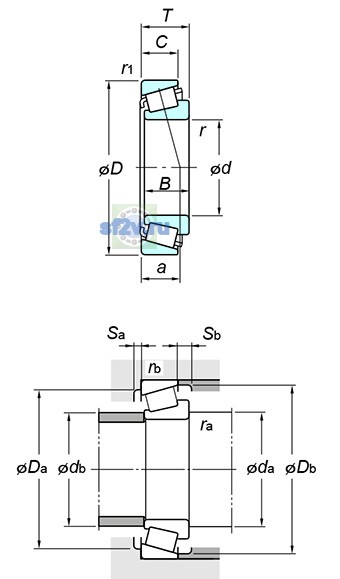

Размер db(max.) по чертежу KOYO/JTEKT: 58 mm
Размер db(min.) по чертежу KOYO/JTEKT: 94 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 5400 min-1
Предельная частота, пластичная смазка: 4100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 196 kN
Базовая статическая радиальная грузоподъёмность C0r: 196 kN
Нагрузка центр spread : a: 24.5 mm
Осевой нагрузка коэффициентs : y0: 0.96
Осевой нагрузка коэффициентs : y1: 1.75
Предел усталостной нагрузки Cu / Pu: 30.2 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.34
Масса: 1.28 kg
Обозначение товара / номер изделия производителя: T2ED050
Параметр C по чертежу производителя: 30 mm
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр Sa(min.) по чертежу производителя: 6 mm
Параметр Sb(min.) по чертежу производителя: 6 mm
