KOYO/JTEKT

30309JR

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 25 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

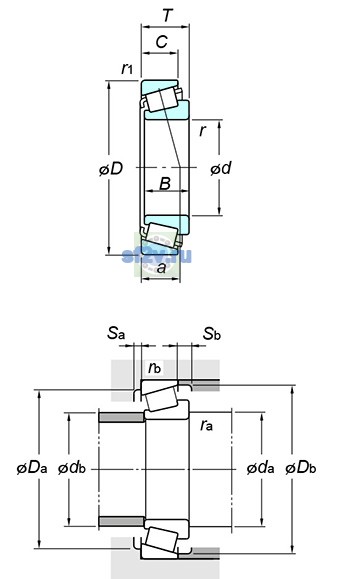

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр подшипника D: 100 mm
Общая ширина T: 27.25 mm
Ширина B: 25 mm
Максимальный диаметр упорного бурта корпуса Da max: 90 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 86 mm
55 mm
Минимальный размер фаски / радиус r min: 2 mm
Размер db(max.) по чертежу KOYO/JTEKT: 59 mm
Размер db(min.) по чертежу KOYO/JTEKT: 93 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 5400 min-1
Предельная частота, пластичная смазка: 4100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 141 kN
Базовая статическая радиальная грузоподъёмность C0r: 128 kN
Нагрузка центр spread : a: 21.3 mm
Осевой нагрузка коэффициентs : y0: 0.96
Осевой нагрузка коэффициентs : y1: 1.74
Предел усталостной нагрузки Cu / Pu: 19.9 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 1.01 kg
Обозначение товара / номер изделия производителя: 30309JR
Параметр C по чертежу производителя: 22 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 3 mm
Параметр Sb(min.) по чертежу производителя: 5 mm
