KOYO/JTEKT

30308XR

d Внутренний диаметр 40 мм

D Наружный диаметр 90 мм

B Высота / ширина 23 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

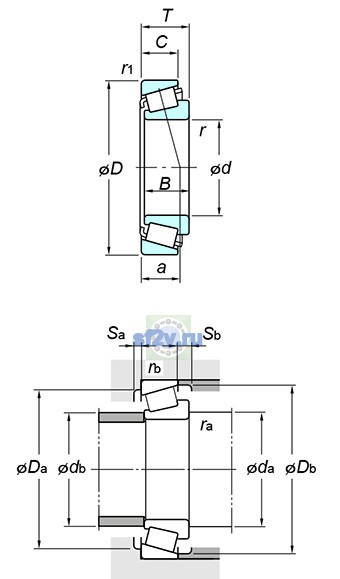

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Наружный диаметр подшипника D: 90 mm
Общая ширина T: 25.25 mm
Ширина B: 23 mm
Максимальный диаметр упорного бурта корпуса Da max: 80 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 72 mm
50 mm
Минимальный размер фаски / радиус r min: 2 mm
Размер db(max.) по чертежу KOYO/JTEKT: 53 mm
Размер db(min.) по чертежу KOYO/JTEKT: 84 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 6100 min-1
Предельная частота, пластичная смазка: 4600 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 109 kN
Базовая статическая радиальная грузоподъёмность C0r: 98.5 kN
Нагрузка центр spread : a: 23.8 mm
Осевой нагрузка коэффициентs : y0: 0.60
Осевой нагрузка коэффициентs : y1: 1.10
Предел усталостной нагрузки Cu / Pu: 14.8 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.55
Масса: 0.780 kg
Обозначение товара / номер изделия производителя: 30308XR
Параметр C по чертежу производителя: 20 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 3 mm
Параметр Sb(min.) по чертежу производителя: 5 mm
