KOYO/JTEKT

33108JR

d Внутренний диаметр 40 мм

D Наружный диаметр 75 мм

B Высота / ширина 26 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

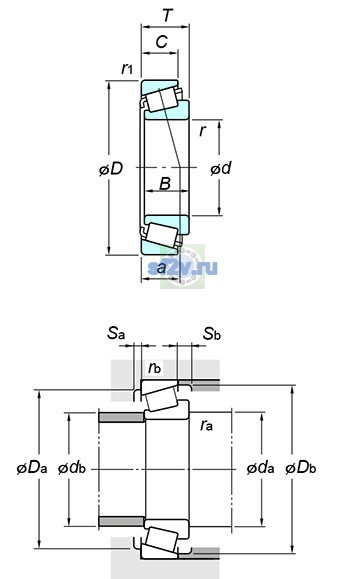

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Наружный диаметр подшипника D: 75 mm
Общая ширина T: 26 mm
Ширина B: 26 mm
Максимальный диаметр упорного бурта корпуса Da max: 66.5 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 65 mm
48.5 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 47 mm
Размер db(min.) по чертежу KOYO/JTEKT: 71 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 6900 min-1
Предельная частота, пластичная смазка: 5200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 103 kN
Базовая статическая радиальная грузоподъёмность C0r: 108 kN
Нагрузка центр spread : a: 18.3 mm
Осевой нагрузка коэффициентs : y0: 0.93
Осевой нагрузка коэффициентs : y1: 1.69
Предел усталостной нагрузки Cu / Pu: 16.1 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 0.508 kg
Обозначение товара / номер изделия производителя: 33108JR
Параметр C по чертежу производителя: 20.5 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 4 mm
Параметр Sb(min.) по чертежу производителя: 5.5 mm
