KOYO/JTEKT

322/32

d Внутренний диаметр 32 мм

D Наружный диаметр 65 мм

B Высота / ширина 21 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

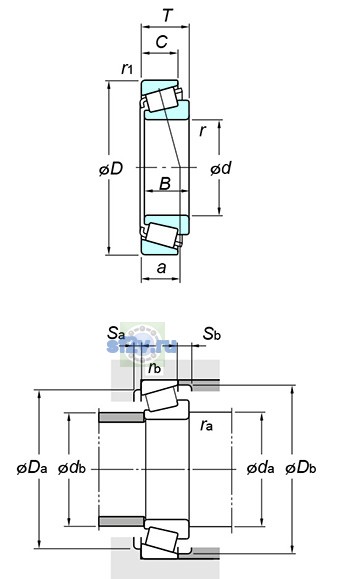

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 32 mm
Наружный диаметр подшипника D: 65 mm
Общая ширина T: 22.25 mm
Ширина B: 21 mm
Максимальный диаметр упорного бурта корпуса Da max: 59.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 55 mm
37.5 mm
Минимальный размер фаски / радиус r min: 1 mm
Размер db(max.) по чертежу KOYO/JTEKT: 40 mm
Размер db(min.) по чертежу KOYO/JTEKT: 61 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 8200 min-1
Предельная частота, пластичная смазка: 6200 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 64.5 kN
Базовая статическая радиальная грузоподъёмность C0r: 57.7 kN
Нагрузка центр spread : a: 16.3 mm
Осевой нагрузка коэффициентs : y0: 0.88
Осевой нагрузка коэффициентs : y1: 1.60
Предел усталостной нагрузки Cu / Pu: 8.45 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.37
Масса: 0.330 kg
Обозначение товара / номер изделия производителя: 322/32
Параметр C по чертежу производителя: 18 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 2 mm
Параметр Sb(min.) по чертежу производителя: 4 mm
