KOYO/JTEKT

303/28R

d Внутренний диаметр 28 мм

D Наружный диаметр 68 мм

B Высота / ширина 18 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 28 mm
Наружный диаметр подшипника D: 68 mm
Общая ширина T: 19.75 mm
Ширина B: 18 mm
Максимальный диаметр упорного бурта корпуса Da max: 59.5 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 58 mm
36.5 mm
Минимальный размер фаски / радиус r min: 1.5 mm

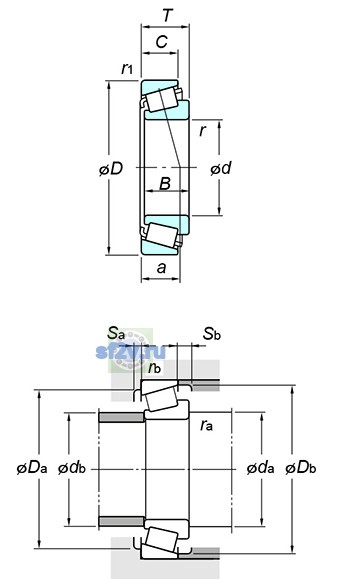

Размер db(max.) по чертежу KOYO/JTEKT: 38 mm
Размер db(min.) по чертежу KOYO/JTEKT: 63 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 8200 min-1
Предельная частота, пластичная смазка: 6100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 66.9 kN
Базовая статическая радиальная грузоподъёмность C0r: 54.0 kN
Нагрузка центр spread : a: 14.9 mm
Осевой нагрузка коэффициентs : y0: 1.04
Осевой нагрузка коэффициентs : y1: 1.88
Предел усталостной нагрузки Cu / Pu: 8.00 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.32
Масса: 0.345 kg
Обозначение товара / номер изделия производителя: 303/28R
Параметр C по чертежу производителя: 16 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 2 mm
Параметр Sb(min.) по чертежу производителя: 3.5 mm
