KOYO/JTEKT

322/28R

d Внутренний диаметр 28 мм

D Наружный диаметр 58 мм

B Высота / ширина 19 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

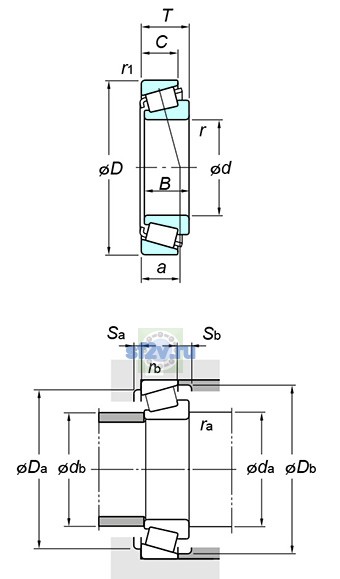

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 28 mm
Наружный диаметр подшипника D: 58 mm
Общая ширина T: 20.25 mm
Ширина B: 19 mm
Максимальный диаметр упорного бурта корпуса Da max: 52.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 49 mm
33.5 mm
Минимальный размер фаски / радиус r min: 1 mm
Размер db(max.) по чертежу KOYO/JTEKT: 35 mm
Размер db(min.) по чертежу KOYO/JTEKT: 54.5 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 9100 min-1
Предельная частота, пластичная смазка: 6900 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 61.5 kN
Базовая статическая радиальная грузоподъёмность C0r: 55.2 kN
Нагрузка центр spread : a: 15.0 mm
Осевой нагрузка коэффициентs : y0: 0.88
Осевой нагрузка коэффициентs : y1: 1.60
Предел усталостной нагрузки Cu / Pu: 7.95 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.37
Масса: 0.244 kg
Обозначение товара / номер изделия производителя: 322/28R
Параметр C по чертежу производителя: 16 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 2 mm
Параметр Sb(min.) по чертежу производителя: 4 mm
