KOYO/JTEKT

30304AJR

d Внутренний диаметр 20 мм

D Наружный диаметр 52 мм

B Высота / ширина 16 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

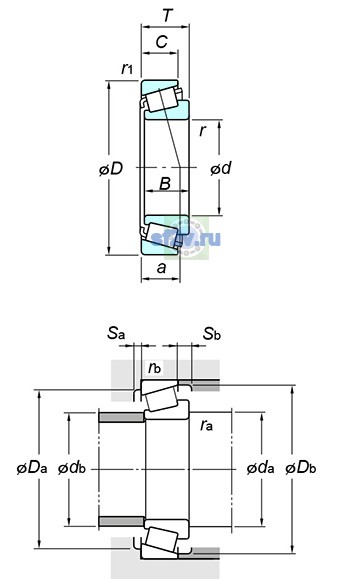

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр подшипника D: 52 mm
Общая ширина T: 16.25 mm
Ширина B: 16 mm
Максимальный диаметр упорного бурта корпуса Da max: 44 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 44 mm
28.5 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 28 mm
Размер db(min.) по чертежу KOYO/JTEKT: 47 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 11000 min-1
Предельная частота, пластичная смазка: 8300 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 45.3 kN
Базовая статическая радиальная грузоподъёмность C0r: 35.1 kN
Нагрузка центр spread : a: 11.1 mm
Осевой нагрузка коэффициентs : y0: 1.10
Осевой нагрузка коэффициентs : y1: 2.00
Предел усталостной нагрузки Cu / Pu: 5.05 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.30
Масса: 0.179 kg
Обозначение товара / номер изделия производителя: 30304AJR
Параметр C по чертежу производителя: 13 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 2 mm
Параметр Sb(min.) по чертежу производителя: 3 mm
