KOYO/JTEKT

32304CR

d Внутренний диаметр 20 мм

D Наружный диаметр 52 мм

B Высота / ширина 21 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

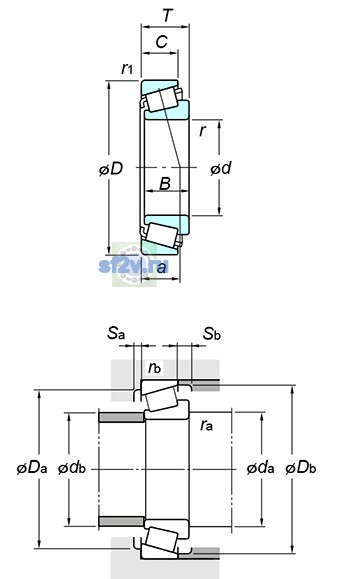

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр подшипника D: 52 mm
Общая ширина T: 22.25 mm
Ширина B: 21 mm
Максимальный диаметр упорного бурта корпуса Da max: 43.5 mm
Максимальный допустимый радиус галтели ra: 1.5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 37 mm
28.5 mm
Минимальный размер фаски / радиус r min: 1.5 mm
Размер db(max.) по чертежу KOYO/JTEKT: 25 mm
Размер db(min.) по чертежу KOYO/JTEKT: 48 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 12000 min-1
Предельная частота, пластичная смазка: 8600 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 52.3 kN
Базовая статическая радиальная грузоподъёмность C0r: 44.9 kN
Нагрузка центр spread : a: 16.5 mm
Осевой нагрузка коэффициентs : y0: 0.60
Осевой нагрузка коэффициентs : y1: 1.10
Предел усталостной нагрузки Cu / Pu: 6.05 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.55
Масса: 0.250 kg
Обозначение товара / номер изделия производителя: 32304CR
Параметр C по чертежу производителя: 18 mm
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр Sa(min.) по чертежу производителя: 3 mm
Параметр Sb(min.) по чертежу производителя: 4 mm
