KOYO/JTEKT

30204JR

d Внутренний диаметр 20 мм

D Наружный диаметр 47 мм

B Высота / ширина 14 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр подшипника D: 47 mm
Общая ширина T: 15.25 mm
Ширина B: 14 mm
Максимальный диаметр упорного бурта корпуса Da max: 41.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 39 mm
25.5 mm
Минимальный размер фаски / радиус r min: 1 mm
Размер db(max.) по чертежу KOYO/JTEKT: 27 mm
Размер db(min.) по чертежу KOYO/JTEKT: 44 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 12000 min-1
Предельная частота, пластичная смазка: 8700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 33.8 kN
Базовая статическая радиальная грузоподъёмность C0r: 27.2 kN
Нагрузка центр spread : a: 11.8 mm
Осевой нагрузка коэффициентs : y0: 0.96
Осевой нагрузка коэффициентs : y1: 1.74
Предел усталостной нагрузки Cu / Pu: 3.80 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 0.127 kg
Обозначение товара / номер изделия производителя: 30204JR

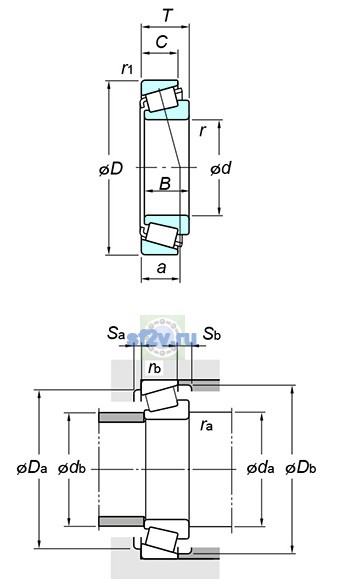

Параметр C по чертежу производителя: 12 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 2 mm
Параметр Sb(min.) по чертежу производителя: 3 mm
