KOYO/JTEKT

30203JR

d Внутренний диаметр 17 мм

D Наружный диаметр 40 мм

B Высота / ширина 12 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Наружный диаметр подшипника D: 40 mm
Общая ширина T: 13.25 mm
Ширина B: 12 mm
Максимальный диаметр упорного бурта корпуса Da max: 34.5 mm
Максимальный допустимый радиус галтели ra: 1 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 33 mm
22.5 mm
Минимальный размер фаски / радиус r min: 1 mm

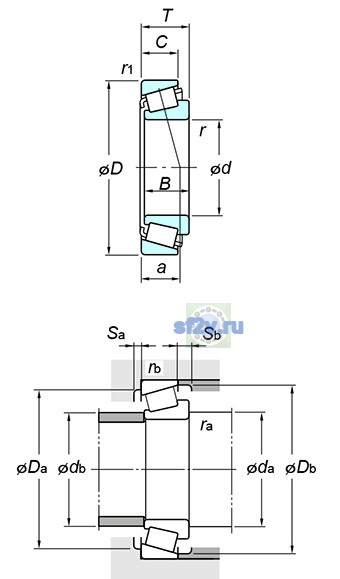

Размер db(max.) по чертежу KOYO/JTEKT: 23 mm
Размер db(min.) по чертежу KOYO/JTEKT: 37 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 14000 min-1
Предельная частота, пластичная смазка: 10000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 26.0 kN
Базовая статическая радиальная грузоподъёмность C0r: 20.7 kN
Нагрузка центр spread : a: 10.1 mm
Осевой нагрузка коэффициентs : y0: 0.96
Осевой нагрузка коэффициентs : y1: 1.74
Предел усталостной нагрузки Cu / Pu: 2.85 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 0.081 kg
Обозначение товара / номер изделия производителя: 30203JR
Параметр C по чертежу производителя: 11 mm
Параметр r1(min.) по чертежу производителя: 1 mm
Параметр rb(max.) по чертежу производителя: 1 mm
Параметр Sa(min.) по чертежу производителя: 2 mm
Параметр Sb(min.) по чертежу производителя: 2 mm
