KOYO/JTEKT

32004JR

d Внутренний диаметр 20 мм

D Наружный диаметр 42 мм

B Высота / ширина 15 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

10

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm
Наружный диаметр подшипника D: 42 mm
Общая ширина T: 15 mm
Ширина B: 15 mm
Максимальный диаметр упорного бурта корпуса Da max: 37.5 mm
Максимальный допустимый радиус галтели ra: 0.6 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 35 mm
24.5 mm
Минимальный размер фаски / радиус r min: 0.6 mm

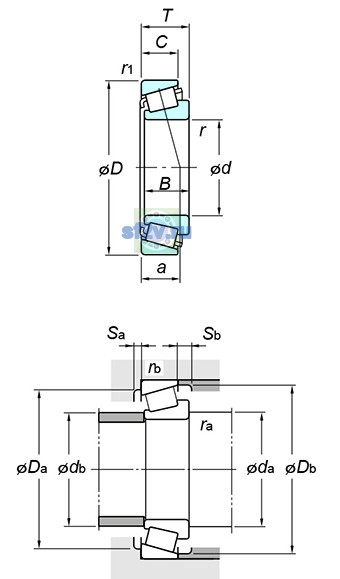

Размер db(max.) по чертежу KOYO/JTEKT: 25 mm
Размер db(min.) по чертежу KOYO/JTEKT: 39 mm

Нагрузки, скорости и ресурс

8

Предельная частота, масло: 13000 min-1
Предельная частота, пластичная смазка: 9700 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 34.1 kN
Базовая статическая радиальная грузоподъёмность C0r: 31.5 kN
Нагрузка центр spread : a: 10.5 mm
Осевой нагрузка коэффициентs : y0: 0.88
Осевой нагрузка коэффициентs : y1: 1.60
Предел усталостной нагрузки Cu / Pu: 4.35 kN

Прочие характеристики

9

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.37
Масса: 0.102 kg
Обозначение товара / номер изделия производителя: 32004JR
Параметр C по чертежу производителя: 12 mm
Параметр r1(min.) по чертежу производителя: 0.6 mm
Параметр rb(max.) по чертежу производителя: 0.6 mm
Параметр Sa(min.) по чертежу производителя: 3 mm
Параметр Sb(min.) по чертежу производителя: 3 mm
